超高压泵的生产线
点击图片查看原图
产品: 浏览次数:175超高压泵的生产线
品牌: 鸿源
单价: 面议
最小起订量: 1 台
供货总量: 456 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2019-06-18 11:31
  询价
详细信息

我厂试压泵型号多样,鸿源小编今天主讲超高压泵一些信息。

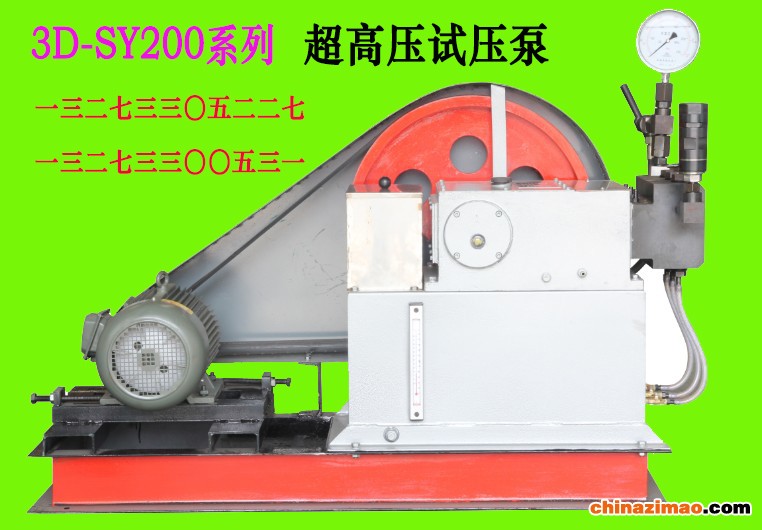

3D-SY系列超高压泵,可满足各种容器、管道、阀门作水压试验及爆破试验,试验压力均可在常压升到额定排出压力。泵的输送介质一般为乳化液,也可用防锈水及粘度与乳化液相近的中性油品,其温度为5~60℃ 。

超高压泵主要结构和工作原理

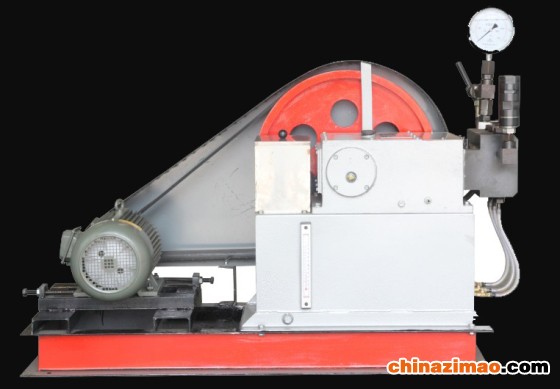

一三二七三三〇五二二七   一三二七三三〇五二二七3D-SY200MP--40000_副本

超高压泵为卧式三柱塞泵,由电动机、皮带轮、机架、泵头和底座等组成。

1、机架一三二七三三〇五二二七   一三二七三三〇五二二七

机架由机身、曲轴、连杆、十字头等组成 。电动机通过三角皮带轮进行减速,并通过曲柄连杆机构将旋转运动转变为十字头的往复直线运动。

机身是一箱形结构的铸铁件,前端镗有三个安装孔,以保证柱塞与十字头的同轴度,机身后端开有一个长方形孔,便于十字头、连杆等零件的装拆。

一三二七三三〇五二二七   一三二七三三〇五二二七

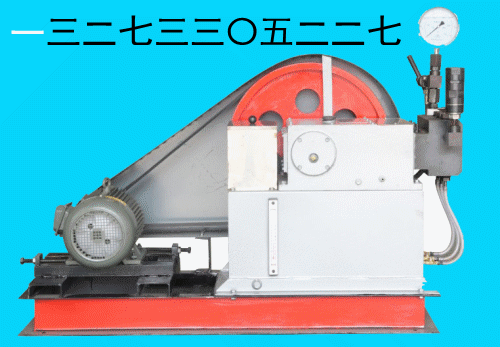

曲轴为整体式三曲拐。连杆大头处为剖分式结构,配有标准的175柴油机连杆轴瓦,连杆小头配有铜轴瓦与十字头销连接。一三二七三三〇五二二七   一三二七三三〇五二二七3D-SY20A--40000

十字头为圆筒形结构,与十字头销配合孔两端面装有弹性挡圈,防止十字头销轴向移动,十字头与柱塞联接采用中间球面结构,能保证柱塞自动定位。

2、 泵头一三二七三三〇五二二七   一三二七三三〇五二二七

泵头由泵体、吸入阀、排出阀、柱塞副等零件组成。泵体固定在机身上,由十字头带动柱塞在泵体内往复运动,使泵体内的工作容积产生周期性变化。当柱塞为吸入行程时,泵体内容积增大,排出阀关闭,形成局部真空,工作介质在大气压下,由吸入阀进入泵体;反之,吸入阀关闭,工作介质由排出阀输出,经过单向阀,由外接管路输送到被试器件内,直至达到所需压力。一三二七三三〇五二二七   一三二七三三〇五二二七

另外,在泵头右端的单向阀上装有目测压力表,以监视泵的排出压力。

在泵头的左端装有安全阀,在系统超载时起保护作用。安全阀的起跳压力在出厂时已调校好,用户不得任意调动。一三二七三三〇五二二七   一三二七三三〇五二二七

超高压泵维护和保养一三二七三三〇五二二七   一三二七三三〇五二二七

1、润滑油在泵初运转一个月后应更换一次,以后每半年定期换油,同时清洗曲轴箱。3D-SY200PA--40000

2、润滑油及水箱中的试压介质必须保持清洁,不允许有污物和其它杂物。

3、停车超过一周的泵,应在每周常压下运转一次,每次运转时间不少于5分钟。

4、高压泵长期停用时,泵内存液应全部排除,同时将全部零件清洗干净,涂上防锈油。

“豪日”试压泵种类多,性能强,值得选购。
